Справочник оконной терминологии

Металлопластиковое окно – довольно сложная конструкция. Рассмотрим основную терминологию, которую используют оконщики при наборе оконных и дверных конструкций, добавления различных опций и параметров изделия.

ПВХ профиль

Материал, произведенный способом экструзии, с заданными формой и размерами сечения, имеющий 3-х, 4-х, 5-ти, 6-ти камерную структуру.

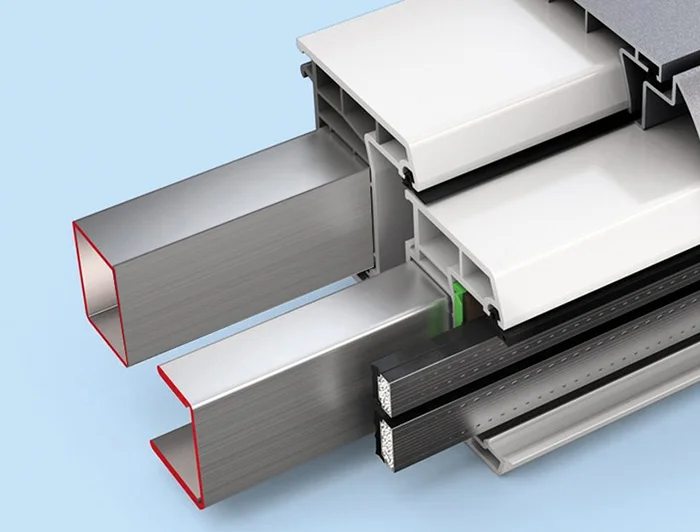

Армирующий профиль

Стальной профиль, который находится в средней камере ПВХ-профиля и необходим для придания оконной конструкции требуемой жесткости.

Камера (профиля)

Замкнутая полость (система полостей) внутри ПВХ-профиля пластикового окна в которых воздух служит дополнительной теплоизоляцией.

Рама

ПВХ профиль, который является основным (несущим) в конструкции.

Створка

Открывающийся элемент окна. Может быть поворотной, поворотно-откидной или откидной(фрамуга).

Притвор

Место соединения створки с рамой, импостом или со створкой.

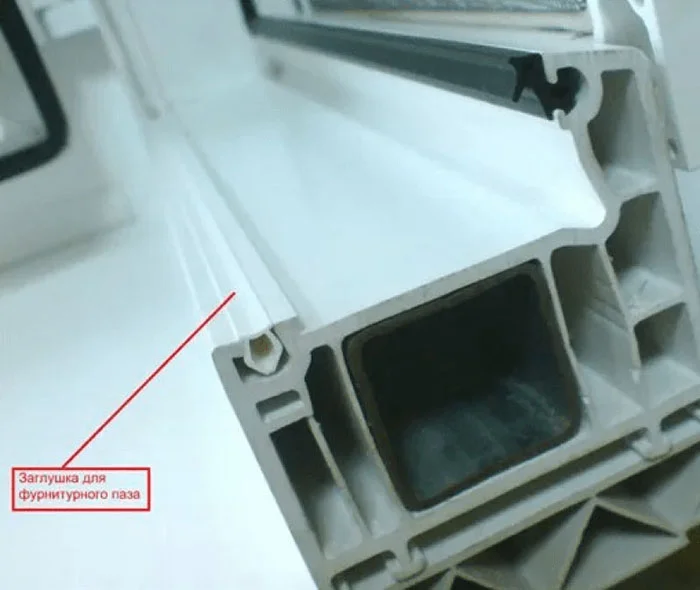

Фурнитурный паз

Паз в профиле створки, предназначенный для установки фурнитуры.

Импост

Служит как разделитель рамы на сегменты, в которых может быть установлена створка, либо проём может быть глухим (различают горизонтальный, вертикальный и скошенный импост). Также импост может быть установлен в створку (при этом есть нюансы, описанные в технологических ограничениях).

Штульп

Пластиковый профиль который крепиться к одной из створок и служит для притвора этих створок между собой. Одна створка является зависимой от другой при открывании и не имеет оконной ручки.

Штапик

Служит для удержания стеклопакета или сендвич-плиты в конструкции.

Фальц

Поверхность профиля, являющаяся опорной для установки фурнитуры или стеклопакета. В створке есть внутренний фальц(для стеклопакета) и наружный(для фурнитуры). В раме и импосте есть только фальц для установки стеклопакетов.

Фальцевые подкладки

Пластиковые элементы, с помощью которых устанавливаются стеклопакеты в конструкцию.

Уплотнитель

Изделие из упругих материалов (резины, каучуковых соединений) для герметизации примыканий в ПВХ конструкции. Обычно все профиля уже поставляются с экструдированным уплотнителем.

Расширительные профили

Специальные профили, позволяющие нарастить ширину рамы.

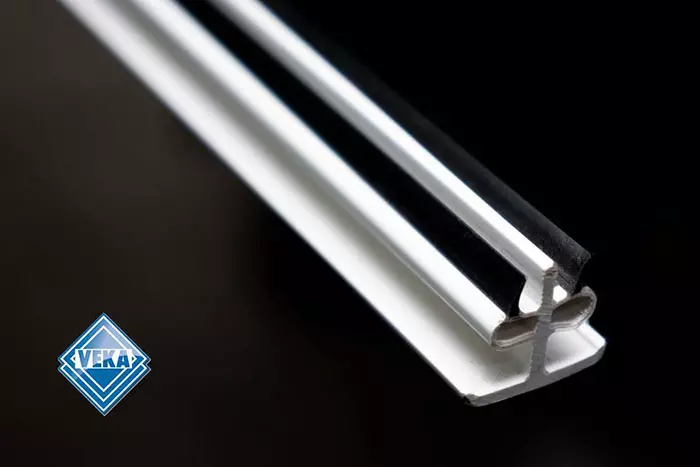

Соединительные профили

Профили, предназначенные для соединения нескольких ПВХ конструкций, стоящих одном проёме.

Угловой соединитель(квадрат)

ПВХ профиль преимущественно прямоугольной формы, служит для соединения рам конструкции под прямым углом.

Эркерный профиль(вариационный)

Профиль пластикового окна, позволяющий выбрать угол расположения стыкующихся между собою рам пластикового окна от 90 до 180 градусов на полукруглых, треугольных или многогранных остеклённых выступах в стене здания.

Соединительная планка

Тонкий ПВХ профиль, с помощью которого можно соединять рамы конструкций, значительно не увеличивая их общие габариты (3-5мм).

Кость (статика)

Соединительный профиль шириной около 20 мм с обязательным армированием. Служит для соединения рам конструкций при значительной высоте, для придания жёсткости.

Стеклопакет

Светопрозрачная часть окна. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты. В основном используются однокамерный стеклопакет общей толщиной 24мм и двухкамерный - 30-32мм. Стеклопакет заполнен воздухом или инертным газом.

Конфигурация (формула) стеклопакета

Описание, отражающая количество, толщину стёкол, их вид и расстояние между стёклами в стеклопакете пластикового окна. В начале и в конце формулы идёт толщина стекла.

Камера (стеклопакета)

Пространство внутри стеклопакета пластикового окна, ограниченное стеклом.

Дистанционная рамка

Элемент стеклопакета, служащий распоркой между отдельными стеклами. Обычно дистанционная рамка сделана из алюминия, реже из стали, ПВХ или других материалов.

И-стекло (і-стекло, энергосберегающее стекло)

Стекло с мягким селективным покрытием, улучшающим теплосберегающие свойства стеклопакета. Задерживает инфракрасное (тепловое) излучение.

Аргон

Инертный газ, используемый для заполнения стеклопакетов пластикового окна.

Сэндвич-плита

Непрозрачная панель, которая устанавливаетя вместо стеклопакета. По своим характеристикам превосходит двухкамерный стеклопакет по теплоизоляции, состоит из пенополистирола высокой плотности и облицована снаружи твердым пластиком.

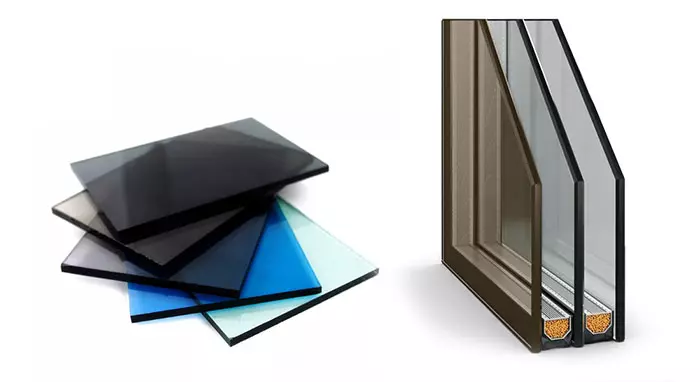

Стекло тонированное

Стекло, которому придан определённый цвет путём введения красителей в процессе стекловарения (тонированное в массе) или нанесением покрытий (специальных тонирующих пленок) на поверхность стекла.

Фурнитура

Это механизмы и детали, обеспечивающие открывание створок (ручка, петли, запорные механизмы, шпингалеты, декоры).

Балконная защёлка

Деталь фурнитуры пластиковой конструкции, позволяет фиксировать балконную дверь в закрытом положении без поворота ручки балконной двери (в основном используется со стороны балкона).

Блокиратор неправильного (ошибочного) открывания

Предотвращает поворот ручки в режим откидывания, когда створка уже находится в режиме поворота, чтобы окно или дверь не повисли на одной петле (что может вывести их из строя).

Детский замок

Позволяет заблокировать поворотную функцию створки, но оставляет возможность его откинуть (для ограничения доступа детей к открытому окну).

Петля

Деталь фурнитуры пластикового окна на которых крепится створка в раме.

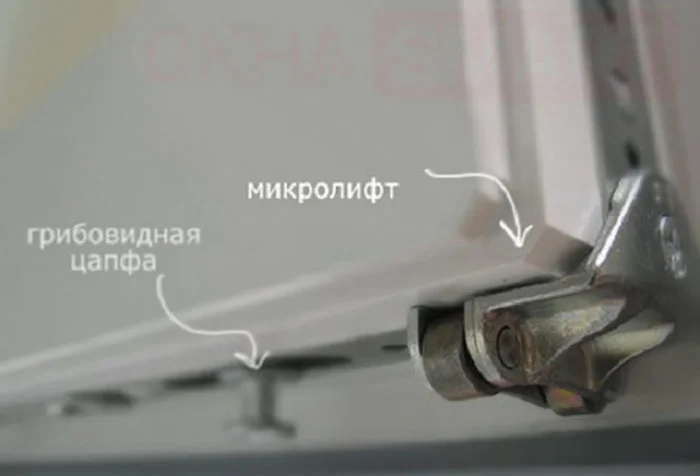

Микролифт

Позволяет приподымать провисшую створку при закрытии, разгружая петли. Создаёт дополнительную опору для створки.

Микропроветривание (щелевое проветривание)

Небольшая щель при повороте ручки на 45 градусов. Механизм микропроветривания устанавливается только в поворотно-откидных створках.

Пошаговое проветривание

Даёт возможность фиксировать наклон (откидывание) створки в 4 позициях. Достигается за счёт простой манипуляции с помощью оконной ручки. Механизм пошагового проветривания устанавливается только в поворотно-откидных створках.

Шпроссы

Это декоративные элементы. Шпросс устанавливается внутрь стеклопакета.

Антимоскитная сетка

Препятствует проникновению насекомых в квартиру или дом через окно пвх. Она выглядит на окнах пвх аккуратным элементом, который при желании можно снять. Антимоскитная сетка крепится с наружной стороны пластиковых окон пвх.

Жалюзи

Светозащитная конструкция, состоящая из горизонтальных или вертикальных вращающихся пластин, позволяющая регулировать световой и воздушный потоки, проходящие через пластиковые окна.

Козырек

Элемент изделия предназначен для отвода воды (устанавливается над конструкцией снаружи).

Отлив

Элемент изделия предназначен для отвода воды (устанавливается под конструкцией снаружи).

Подоконник

Горизонтальная часть внутреннего обрамления оконного проема, укладываемая на уровне нижней части рамы.

Проём (оконный, монтажный)

Проем в стене для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, отливов, подоконника.

Откос

Часть оконного проема, расположенная между оконным блоком и поверхностью стены. После установки оконных блоков чаще всего необходимо производить отделку откосов. Сделать это можно при помощи штукатурных смесей, либо гипсокартонных листов, вспененого ПВХ, чаще используется сэндвич-панель. Возможна установка отделка арочных откосов.

Ламинация (цвет)

Для "цветных окон" существует так называемые ламинационые пленки. Они наносятся на профиль с помощью специального оборудования на одну из сторон профиля (или на обе). Такая пленка может имитировать структуру и цвет различных пород дерева или же быть цветной однотонной. Ламинация значительно влияет на стоимость металлопластиковой конструкции.

Роллеты

Жесткая алюминиевая подвижная конструкция, которая может быть установлена в качестве замены решётки.

Коэффициент теплопередачи

Величина теплового потока через единицу площади конструкции при разности температур между внешней и внутренней средой в один градус. Чем выше коэффициент, тем лучше конструкция удерживает тепло. Наиболее высокие показатели обеспечиваются 5 и 6 камерным ПВХ профилем и двухкамерным стеклопакетом с И-стеклом.

Демонтаж

Извлечение из оконного проёма старой конструкции перед установкой новой.

Монтаж

Установка конструкции в проём с последующим закреплением окна (в основном на анкера, анкерные пластины и полиуретановую пену).

Монтажная глубина

Технологическая глубина рамы, то что мы в быту называем толщиной окна. Это расстояние между поверхностью рамы, обращенной к улице, и поверхностью, обращенной внутрь помещения.

Монтажный зазор

Расстояние между стеной и рамой конструкции. Заполняется теплоизоляционными материалами (пеной), в дальнейшем подвергается отделке.

Анкерная пластина

Крепёжная деталь, применяемая для предварительного закрепления пластиковых окон в оконном проёме.

Анкер

Вид дюбеля, используемый при монтаже металлопластиковых конструкций. При установке оконной конструкции на анкера, необходимо извлекать стеклопакеты.
